Máy niêm phong ống nhựa tự động

Giới thiệu

Mô hình này được bao bọc hoàn toàn bằng thép không gỉ và phù hợp để chiết rót và hàn kín các loại ống nhựa có nhiều thông số kỹ thuật khác nhau. Tốc độ tối đa là 120 chiếc/phút, tốc độ sản xuất bình thường là 80-120 chiếc/phút, điều chỉnh tốc độ bằng biến tần. Độ chính xác chiết rót là ±0,5%. Ống nhựa là loại hàn kín bằng khí nóng bên trong kiểu lỗ kim.

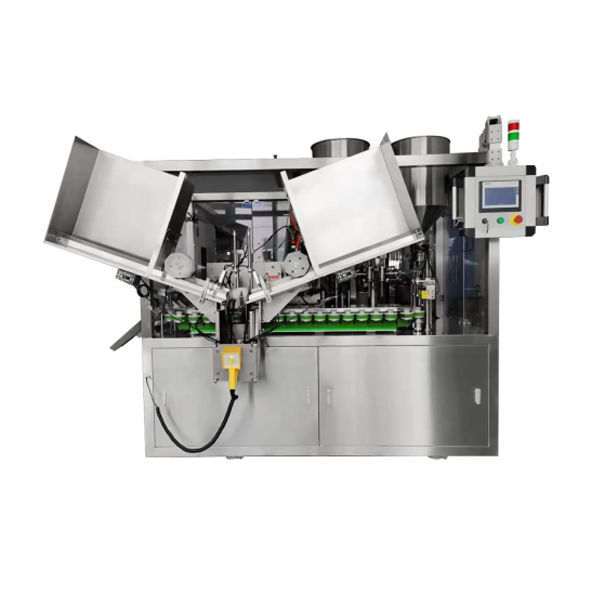

Máy chiết rót và hàn kín thuốc mỡ SED-120RG-A là loại hai trạm hoàn toàn tự động, cam được làm bằng thép rèn để đảm bảo độ bền của tuổi thọ, và xi lanh được sử dụng làm lò xo của con lăn cam để đảm bảo lực đàn hồi không đổi; Sử dụng vành đai đồng bộ nhập khẩu tiên tiến nhất thế giới để vận chuyển cốc ống, vận hành PLC và màn hình cảm ứng, dựa vào các công nghệ mới như cam và các bộ phận khí nén để điều khiển các hành động cơ học và dựa vào bộ biến tần để điều chỉnh tốc độ, nó có thể đảm bảo hoạt động tốc độ cao, ổn định và đáng tin cậy của máy và làm cho việc chiết rót chính xác hơn.

Vòng bi trượt chịu mài mòn của Đức được sử dụng phía trên bề mặt làm việc, không cần tiếp nhiên liệu, giảm ô nhiễm và đáp ứng các yêu cầu GMP; sử dụng động cơ chính bánh răng sâu và sâu của Ý để làm cho máy chạy ổn định và đáng tin cậy; sử dụng bộ giới hạn mô-men xoắn và ống căng của Đức để ngăn ngừa quá tải; sử dụng vành đai đồng bộ nhập khẩu của Ý làm cho máy chạy ở tốc độ cao; sử dụng vòng đệm nhập khẩu của Nhật Bản, để việc chiết rót không bị rò rỉ. Toàn bộ máy có cấu trúc tiên tiến, cấu hình tiên tiến và được trang bị màn hình hiển thị tiếng Trung báo động lỗi tự động, có các đặc điểm là vận hành thuận tiện, bảo trì thuận tiện và vệ sinh thuận tiện. Nó có thể được sử dụng như một máy độc lập hoặc nó có thể được kết hợp với máy đóng hộp tự động và máy dán màng co nhiệt tự động của công ty để tạo thành một dây chuyền liên kết sản xuất để sản xuất liên kết.

Máy chính bao gồm: ống hệ thống nạp, thiết bị phát hiện và làm sạch ống tùy chọn, cơ chế đánh dấu màu, cơ chế chiết rót, thiết bị tinh chỉnh tự động để chiết rót, cơ chế nâng chiết rót, hệ thống không có ống và không chiết rót, phễu chiết rót hai lớp cách nhiệt tùy chọn, cơ chế hàn kín, cơ chế xả, hệ thống truyền động chính, hệ thống điều khiển điện, động cơ chính và một bộ khuôn. (Phần được gạch chân là thiết bị tùy chọn; thông số kỹ thuật khuôn được cung cấp theo yêu cầu.)

Quy trình chiết rót và hàn kín:

Ống được đưa vào giá đỡ cốc thông qua nắp. Sau khi làm sạch và hiệu chuẩn, ống được bơm vào vật liệu bằng bơm piston qua lại bằng thép không gỉ. Sau khi ống nhựa (ống composite nhôm-nhựa) được làm nóng bằng khí nóng, kẹp và cắt tỉa, ống sẽ tự động được xả ra.

Hệ thống nạp ống: Nó là một cơ chế nạp ống hoàn toàn tự động và ống được nạp thủ công bằng toàn bộ hộp. Hộp ống được trang bị cửa đôi ở mặt trước, thuận tiện cho việc nạp ống và có dung lượng lớn. Lấy ống 20g làm ví dụ, nó có thể chứa hơn 1500 chiếc; truyền động cam, hành động trơn tru và mềm mại, ống áp suất âm được mở trên tấm lật để hút ống chắc chắn để đảm bảo rằng nó rơi vào cốc ống một cách chính xác; công tắc rocker có thể được sử dụng để kiểm soát xem ống có rơi xuống khi máy đang chạy hay không.

Cơ chế chiết rót:

Dạng chiết rót: cấu trúc pít-tông thân van.

Đầu chiết rót: chiết rót tích hợp cắt thổi (chống nhỏ giọt, chống kéo)

Phạm vi chiết rót: 5～250g

Độ chính xác chiết rót: ±0,5%

Không có ống và không chiết rót: Hai bộ cơ chế không ống và không chiết rót độc lập cung cấp khả năng bảo vệ kép.

Để giải quyết vấn đề dễ phát sinh bọt khí và bắn tung tóe trong ống trong quá trình chiết rót, ống được nâng lên trong quá trình chiết rót, để vòi phun đi vào vị trí thích hợp ở đáy ống và ống được hạ xuống trong khi chiết rót cho đến khi việc chiết rót hoàn tất, và sau đó ống ở lại trong một khoảng thời gian. Đồng thời, vòi phun được thổi và cắt để làm cho vòi phun rất sạch và cuối cùng ống rơi xuống và đi vào quy trình tiếp theo. Đầu chiết rót và vòi phun được kết nối bằng khớp nối nhanh, không để lại bất kỳ chất dán nào và dễ dàng tháo ra và rửa.

Cơ chế hàn kín:

Dạng cơ chế: liên kết cam

Ống nhựa, ống composite: hàn kín bằng khí nóng bên trong (với mạch làm mát bằng nước)

Máy tạo khí nóng nhập khẩu từ Thụy Sĩ được chọn, đầu khí nóng sử dụng cấu trúc lỗ kim mới nhất, gia nhiệt đều và hàn kín đầu chắc chắn và đẹp. Cơ chế hàn kín đầu có thể được nâng lên và hạ xuống bằng tay để thích ứng với các chiều dài ống khác nhau.

Các bộ phận điện chính: một bộ hoàn chỉnh các hệ thống điện SIEMENS được sử dụng để đảm bảo sự ổn định của toàn bộ hệ thống; các sản phẩm khí nén là sản phẩm Festo; các cảm biến là sản phẩm từ American Banner và German ck.

Thiết bị bảo vệ

a. Bảo vệ công tắc áp suất không khí thấp

b. Công tắc dừng khẩn cấp: Nó được sử dụng để dừng khẩn cấp do con người tạo ra khi xảy ra lỗi bất ngờ.

Các thông số kỹ thuật chính
