Máy làm đầy viên nang chất lượng cao tốc độ cao trong ngành dược phẩm, máy làm viên nang

Mô tả sản phẩm của Máy chiết rót viên nang

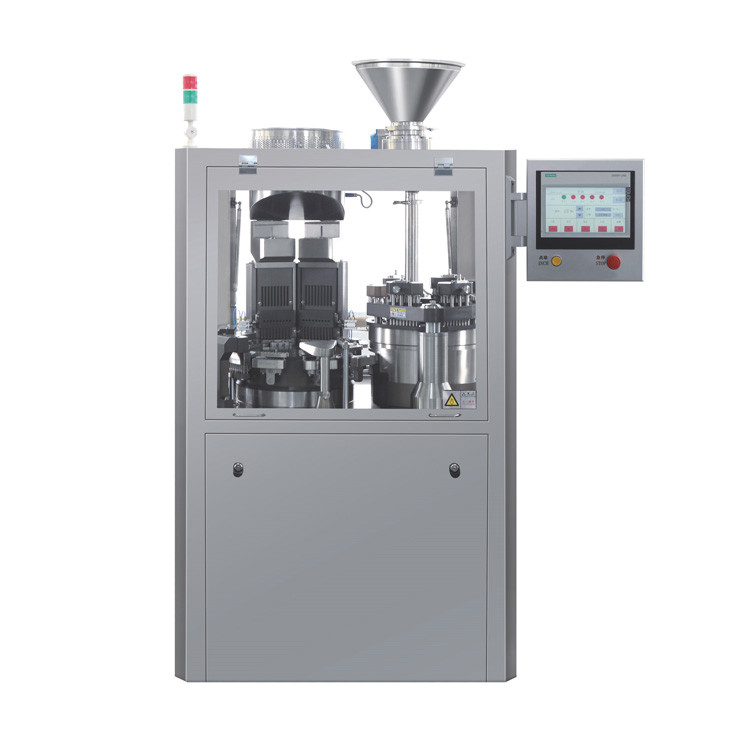

Máy chiết rót viên nang tự động SED-2500J-B do công ty chúng tôi sản xuất là sản phẩm cải tiến của thế hệ thứ ba sau nhiều lần đổi mới và cải tiến.

Sản phẩm mới được trang bị công nghệ tiên tiến và cấu hình hoàn hảo. Nó không chỉ bao gồm tất cả các chức năng và hiệu quả của máy chiết rót viên nang trong nước cùng loại mà còn có năm cải tiến, ba trong số đó đã được cấp giấy chứng nhận bằng sáng chế kiểu dáng công nghiệp bởi cục quản lý sở hữu trí tuệ quốc gia, CHND Trung Hoa vào ngày 11 tháng 5 năm 2016.

Máy chiết rót viên nang tự động NJP-1200C cải tiến, với hiệu suất và chất lượng đã đạt đến trình độ hàng đầu trong ngành trong nước, đã vượt qua sự kiểm tra của Trung tâm kiểm tra chất lượng sản phẩm máy móc đóng gói Chiết Giang.

Thông số sản phẩm của Máy chiết rót viên nang

Nguyên lý hoạt động của Máy chiết rót viên nang

Nguyên lý hoạt động của máy chiết rót viên nang tự động được chia thành hai phần, đó là chuyển động của viên nang và việc chiết rót thuốc:


1. Chuyển động của viên nang
Trong quá trình chiết rót của máy chiết rót viên nang không liên tục, chuyển động của viên nang phụ thuộc vào hộp lập chỉ mục để quay không liên tục và không liên tục. Thể tích chiết rót của viên nang chủ yếu được xác định bởi thể tích của định lượng

lỗ đĩa. Viên nang rỗng nằm trong phễu viên nang, bảng chính di chuyển lên xuống, viên nang đi vào rãnh dẫn hướng viên nang bằng trọng lực của chính nó, sau đó nĩa ngang và phích cắm dọc làm cho nắp viên nang hướng lên và

thân viên nang hướng xuống vào các mô-đun trên và dưới. Thân viên nang và nắp viên nang được tách ra dưới tác động của thiết bị, sau đó mô-đun đi vào trạm chiết bột.


2. Chiết rót thuốc
Cảm biến trong vòng giữ bột điều khiển thanh cấp liệu vít phía trên nó và thuốc liên tục được thêm vào để giữ cho chiều cao của bột trong vòng giữ bột không đổi. vị trí, đẩy cột thuốc vào thân viên nang. Sau đó, nó

đi vào trạm loại bỏ viên nang, khóa viên nang, xả viên nang thành phẩm, làm sạch mô-đun lần lượt, sau đó đi vào một vòng tuần hoàn trạm mới và chu kỳ bắt đầu lặp đi lặp lại.

Các tính năng chính của Máy chiết rót viên nang

1. Việc mở và khóa viên nang có thể được điều khiển tự động, an toàn và tiện lợi.

2. Được trang bị hệ thống điều khiển inching, giúp dễ dàng và thuận tiện cho việc vệ sinh, nạp và dỡ khuôn trên và dưới.

3. Được trang bị hệ thống an toàn điều khiển cổng và hệ thống an toàn lỗi cơ học, cung cấp các chức năng báo động và tắt máy tự động.

4. Báo động và tắt máy tự động sẽ được kích hoạt khi thiếu viên nang rỗng hoặc bột.

5. Các chức năng phong phú được thiết kế trên HMI, bao gồm các chức năng đếm và hiển thị trong quá trình sản xuất và nó có thể liên kết với máy in, nếu cần, để in thông tin bao gồm ngày sản xuất, số lô, số lượng, v.v.

6. Buồng tách viên nang được dẫn động bằng thanh ray dẫn hướng kín, có thể ngăn viên nang bị lỗi và bụi lọt vào buồng trong quá trình trải viên nang, đảm bảo sự ổn định của hoạt động.

7. Trục hấp thụ, đẩy, khóa viên nang cũng như loại bỏ viên nang bị lỗi đều được bịt kín bằng hai lớp vòng đệm, trong đó lớp bịt kín đầu tiên sử dụng Cao su Butadien Nitrile (NBR) để ngăn ngừa bôi trơn bị mất và lớp bịt kín thứ hai sử dụng vòng đệm cao su silicon nhập khẩu (SIL) để ngăn bột lọt vào ổ trục, đã giải quyết hiệu quả vấn đề hư hỏng ổ trục và kẹt trục do rò rỉ bột.

8. Hai trục ngang của mâm xoay kín hoàn toàn có độ chính xác cao sử dụng ổ trục không dầu PTFE, được bịt kín bằng vòng đệm cao su silicon nhập khẩu (SIL) để ngăn bột lọt vào bên trong mâm xoay, đảm bảo độ chính xác khi vận hành của mâm xoay, mà không cần bảo trì và thêm bôi trơn vĩnh viễn.

9. Các cam phẳng đang chạy ở chế độ đường ray đôi, trong đó hai trục chạy ra riêng biệt. Nó có thể cải thiện độ chính xác của hoạt động và đồng thời loại bỏ khả năng va chạm giữa khuôn dưới và đĩa định lượng.

10. Bộ chia cam có độ chính xác cao sử dụng đầu chia quang học của Đức Zeiss. Trục chia được gia công trong CNC cùng một lúc, đã đảm bảo độ chính xác chia của mâm xoay và đĩa định lượng trong khi máy chạy nhanh, do đó đảm bảo độ chính xác của việc chiết rót. Độ chính xác cao hơn của bộ chia cam cũng cung cấp cho máy tuổi thọ cao hơn.

11. Các cam vận hành đều được xử lý bằng phương pháp thấm cacbon và tôi 20crmoti, sau đó được gia công trong máy mài CNC cùng một lúc, đã đảm bảo độ chính xác và tính thống nhất của các cam và cung cấp tuổi thọ cao hơn.

Trình diễn sản phẩm của Máy chiết rót viên nang

Ứng dụng của Máy chiết rót viên nang
