Máy đóng gói vỉ phẳng bằng nhựa mềm Servo

1.Lời giới thiệu

Mô hình này áp dụng bộ xử lý PLC, mô-đun nhiệt độ, động cơ chính servo, điều khiển giao diện người máy, tự động hóa chiều cao vận hành thiết bị, các chức năng hoàn chỉnh, không gian mở rộng lớn,có thể được trang bị các thiết bị đặc biệt tùy chỉnh theo yêu cầu của người dùngỨng dụng cho gói bong bóng giấy-vật liệu nhựa hoặc nhựa-vật liệu nhựa của khăn quét cổ họng dùng một lần, mặt nạ, ống tiêm, bộ truyền, ống truyền và vải.,ống tiêm, bộ cấp kim tự động, máy in flexographic trực tuyến, hệ thống phát hiện trực quan.

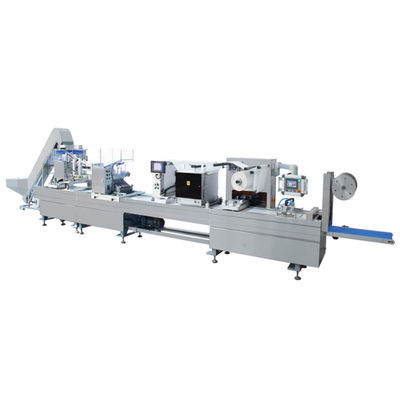

2.Sự xuất hiện của thiết bị

3.Độ tin cậy

3.1Sự ổn định kéo được điều khiển bởi động cơ servo là đáng tin cậy

3.2Đảm bảo khoảng cách giữa mỗi cột: sử dụng một máy công cụ đặc biệt và xử lý bốn lỗ cùng một lúc.

3.3Bảo đảm khí nén: sử dụng xi lanh sản xuất điểm cố định và các bộ phận khí nén thương hiệu nổi tiếng (xem danh sách cấu hình).

3.4Bảo hành hệ thống điện: sử dụng các thành phần điện thương hiệu nổi tiếng (xem danh sách cấu hình).

3.5Bảo đảm vệ sinh sản xuất: ngoại hình thép không gỉ, thép không gỉ và PVC không độc hại được sử dụng cho bề mặt tiếp xúc với tiêm và thuốc.

4.Sơ đồ cấu trúc

5.Thông số kỹ thuật và cấu trúc của các thành phần khác nhau

5.1Khe cơ sở được hàn bằng thép và thân cơ chính được làm bằng cấu trúc tấm sắt.

5.2Động cơ chính sử dụng động cơ servo như là sức mạnh, giảm tốc độ thông qua hộp giảm tốc, lái xe chuỗi kẹp để kẹp màng thấp hơn bước kéo,và mỗi xi lanh hợp tác với ổ đĩa để làm cho các chuyển động định kỳ.

5.3Cơ chế chuyển động chính

5.3.1Các thành phần chính của bộ sạc cấp dưới: động cơ cấp, cánh tay lắc, cuộn cấp (aluminium Φ 40) v.v.

5.3.2Chức năng: Gửi màng dưới trước để tiết kiệm lực trên chuỗi kéo.

5.3.3Cơ chế đúc và niêm phong nhiệt: Thành phần chính: khung thép cacbon, xi lanh, cột hướng dẫn (GCr15Φ25), vòng bi tuyến tính, khung khuôn, khuôn thay thế (aluminium), vv

5.3.4Đổ hở, cơ chế cắt chủ yếu bao gồm: bàn nướng, trống thép carbon, xi lanh điều khiển, xi lanh không có thanh, máy cắt và vân vân.

5.3.5Các thành phần chính của cơ chế kéo: bánh răng, dây chuyền kẹp (thép không gỉ), vv

5.3.6Cơ chế sản xuất và thu gom phế liệu: băng chuyền (PVC không độc hại), cuộn (thép carbon), bàn chải cuộn (PVC) v.v.

5.4Điều chỉnh vị trí khuôn chủ yếu bao gồm bánh xe tay, bộ bánh răng bevel, vít (thép cacbon), vv.

5.5Cơ chế in (tùy chọn) thành phần chính: Động cơ DC, trống in (thép không gỉ), máy cạo PVC, đệm cao su v.v.

5.6Hộp điện: Vật liệu của hộp điện là SUS304, với độ dày 1,2 mm.

5.7Sự xuất hiện: Cơ thể bao bì với độ dày 1,2 mm SUS304 trong tổng thể có vị trí khó nhìn, do đó cửa phải được đặt ở vị trí cần phải điều chỉnh.

6.Đặc điểm chính của mỗi cơ chế vị trí của thiết bị

6.1Nâng nhiệt trước màng dưới: tấm sưởi ấm phù hợp chặt chẽ với màng dưới sưởi ấm, hiệu quả sưởi ấm cao, tấm sưởi ấm tự động tách ra trong quá trình kéo.

6.2PVC đúc: khuôn trên và dưới bằng hình nén khóa bằng động tác xi lanh, vòng niêm phong để đảm bảo không bị rò rỉ, đúc không khí thực sự.

6.3Niêm phong nhiệt: Hành động của xi lanh niêm phong khuôn trên và dưới, và khuôn trên được làm nóng bằng bộ đệm xi lanh. Niêm phong lưới chết trên và dưới.

6.4Cơ chế điều chỉnh: Mỗi cơ chế hộp chết có thể điều chỉnh vị trí trái và phải trên giá đỡ. Điều chỉnh thuận tiện sau khi thay đổi khuôn.

6.5Định vị khuôn: Định vị tấm áp suất, dễ vận hành, dễ thay thế.

6.6Khối cắt: cắt xi lanh trục, dễ điều chỉnh vị trí.

6.7Thiết bị in: in máy quay, in đồng bộ, có thể tiết kiệm chi phí tiêu thụ.

7.Máylợi thế

7.1Cơ thể thiết bị là đúc, và hấp thụ rung động không bị biến dạng.

7.2Chuỗi bánh sandwich được hỗ trợ, và các chuyển động mở và đóng có thể được kiểm soát tại chỗ, đáp ứng các tiêu chuẩn châu Âu và Mỹ;

7.3Đối với các sản phẩm có kích thước tiêu chuẩn như ống tiêm, khuôn đúc và nắp nhiệt được thay thế bằng cách kéo kéo, khung khuôn không cần phải được tháo rời,và khung khuôn không cần phải được thay thế cho các khuôn đột quỵ khác nhau.

7.4 Mlão hóa và niêm phong nhiệt khuôn thiết kế vị trí chân khuôn thấp hơn, vị trí thay thế là đơn giản và nhanh chóng để tránh những nhược điểm gây ra bởi cố định vít.

7.5 TCác vị trí mốc và cắt cắt đều được trang bị bánh tay bên ngoài có thể dễ dàng điều chỉnh vị trí và phù hợp với khuôn với các chuyến đi khác nhau.

7.6Bảng sưởi bằng nhôm với đúc tích hợp thống nhất của bố trí ống được sử dụng trong chế độ sưởi ấm, có độ nóng đồng đều và tuổi thọ dài và tránh những nhược điểm của ống sưởi.

7.7Việc cắt ngang có thể là cắt răng cưa linh hoạt hoặc loại dao mổ, và bảo trì và điều chỉnh là thuận tiện.

7.8 Thệ thống sắp xếp con trỏ sử dụng Bonner, Mỹ, chính xác và đáng tin cậy.

7.9Mô-đun nhiệt độ Mitsubishi được sử dụng để điều khiển nhiệt độ, với độ chính xác cao, và nó thuận tiện để nhận ra xuất dữ liệu và kết nối hệ thống MES.

7.10 THệ thống cho tiêm tự động tiêm sử dụng dây đai đồng bộ dây chuyền để tránh những nhược điểm của cuộn vít và in nội dung.
